水泥粉磨站

水泥生产的布局是在资源集中的矿区建立水泥熟料生产线,在大、中城市附近靠近水泥销售市场建立水泥粉磨站。水泥混合材大部分是城市产生的工业废渣,水泥粉磨站可以极大地消化城市附近的矿渣、粉煤灰、炉渣、煤矸石等工业废渣,是一个绿色环保的产业。水泥粉磨站采用的工艺流程较简单、操作方便、工艺设备投资少,节电、环保,可以掺加混合材等优势。
江苏鹏飞集团提供水泥粉磨站工程设计、土建施工、设备成套、安装调试、技术服务、工程总承包;代表性项目有:年产100-120万吨水泥粉磨站生产线工程建设;年产50-60万吨水泥粉磨站生产线工程建设;年产20-30万吨水泥粉磨站生产线工程建设;年产10万吨水泥粉磨站生产线工程建设;

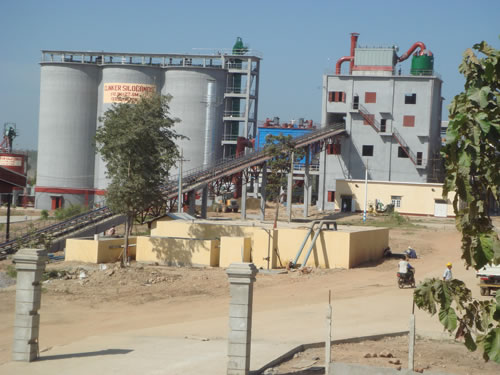

 年产100万吨水泥粉磨站
    年产100万吨水泥粉磨站生产线采用熟料、矿渣分别粉磨的技术,其中熟料粉磨采用了PFG120-50辊压机和Φ3.2m×13m水泥磨组成的双圈流挤压联合粉磨工艺,矿渣粉磨采用Φ3.2m×13m磨机+高效选粉机组成的圈流粉磨系统。该粉磨站生产工艺稳定,实现了优质、高产、低耗目的。
    生产线主要设备及工艺
    1.熟料粉磨生产线的设计。石膏、旋窑熟料、石灰石经皮带称计量后,配好的混合料经皮带输送机到提升机送入稳流称重仓,这一过程中物料经除铁器去掉磁性金属,接着混合喂入辊压机,挤压物料全部经料饼提升机,入打散分级机,大于2.5mm的粗物料进入稳流称重仓,然后与混合料一起进辊压机进行挤压,小于2.5mm的细物料则进入磨机进行粉磨,出磨物料与计量好的粉煤灰经磨尾输送斜槽入混合料提升机,通过入选粉机输送斜槽送入K型内循环选粉机,选粉机粗粉重新回磨机,细粉经空气输送斜槽入成品提升机,进入成品库。出磨含尘气体经磨尾除尘器净化后由排风机排入大气,收集的细粉入混合料提升机。
    2.矿渣粉磨生产线的设计。石膏、干矿渣、粉煤灰经皮带称计量,配好的混合料经提升机送入磨机进行粉磨,这一过程中物料经除铁器去掉磁性金属,出磨物料经磨尾输送斜槽入混合料提升机,经入选粉机输送斜槽分两部分送入K型超细专用高效选粉机,选粉机粗粉重新回磨机,而水泥成品则由气箱脉冲袋式除尘器收集,细粉经空气输送斜槽入成品提升机,进入成品库。出磨含尘气体作为K型超细专用高效选粉一次风入选粉机,新鲜空气则作为选粉机的二、三次风入选粉机,含尘气体经气箱脉冲袋式除尘器净化后,由排风机排入大气。
3.矿渣微粉和熟料粉的混合设计。在分别粉磨生产工艺中,熟料粉和矿渣微粉除应满足细度外,还必须注意计量要准确和搅拌混合均匀这两个问题。因此我们选用了螺旋计量称作为计量设备,并选用空气输送斜槽,不仅可以作为混合设备,还能作为输送设备。其中螺旋计量称由溢流单管螺旋和计量单管螺旋组成,前者起稳流作用,确保给料均匀及时,后者进行计量,确保计量准确稳定;空气输送斜槽由于是采用流态化的原理输送物料,使物料在输送过程中,矿渣粉和熟料粉在不停的翻滚、搅拌。
