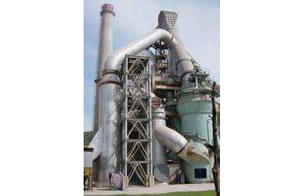

立式磨煤机

      立式磨煤机适用于粉磨烟煤等中等硬度的物料,用于燃用烟煤的正压直吹制粉系统,应用于电力、冶金、建材、化工等行业。该机除具有一般中速磨煤机单位电耗低,占地面积小、制粉系统简单、噪音低、运行可靠等特点外,还具有粉碎比大、碾磨零件寿命长,物料适用范围宽,高、低负荷时均有良好的适用性等独特优点。
       磨煤机三个磨辊由旋转的磨盘带动进行碾磨作业。入磨物料经中心落煤管落在磨盘上后,由旋转磨盘产生的离心力将其输送至碾磨辊道上碾磨。碾磨压力由弹簧或液压加压装置产生,通过静定的三点系统,碾磨力均匀地传至三个磨辊,通过加压系统压力传至基础。煤粉的干燥和输送利用热风来进行。热风通过喷嘴环均匀分布于磨盘四周,将经碾磨的物料干燥并输送至磨机上部的分离器。物料的粗细粉在此分离,细粉排出磨机,粗粉重新返回磨内碾磨。物料中的一些不可破碎物可通过磨机下部的排碴口排出。磨煤机主要由基础部,减速机,下架机,中架机,磨盘,磨辊,加压装置,分离器,正压风密封装置,蒸汽吹扫装置等部件组成,还配有主电动机,润滑油站,液压站和密封风机等附属设备,另备有慢速传动装置,安装检修专用工具,扶梯平台,煤粉分配器,速断阀等配套设备供用户选用。磨煤机采用液压加压系统,在运行中即可对粉磨压力进行调整,并具有更好的过铁保护性能。在原标准型的基础上增加了磨辊翻出装置,并提高了磨体的抗爆能力
    立式磨煤机型技术参数
技术参数单位规格 HRM1300M HRM1400M HRM1500M HRM1700M HRM1900M
磨盘中(直)径 mm Φ1300 Φ1400 Φ1500 Φ1700 Φ1900

产量 T/H 10-15 12-17 16-22 20-28 26-35
入磨物料粒度 MM 0-40 0-40 0-45 0-50 0-55
入磨物料水份 % <15 <15 <15 <15 <15
产品细度R0.08 % 8-12 8-12 8-12 8-12 8-12
产品水份 % <1 <1 <1 <1 <1
主电机功率 KW 200 200 280 315 400
入磨风温 <450 <450 <450 <450 <450
出磨风温 80-95 80-95 80-95 80-95 80-95
出磨风量 M3/H ~40000 ~45000 65000 80000 100000
设备重量 T 45 52 75 96 100
