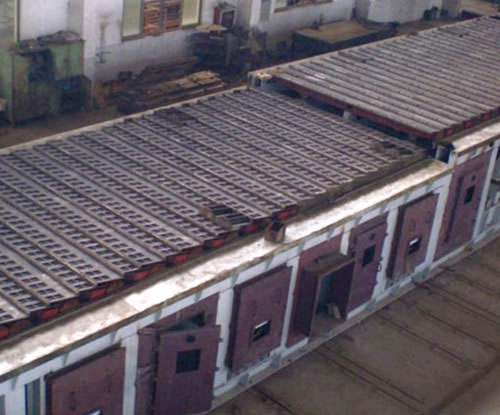

水平推动篦冷机

HCFC型篦冷机是新型节能熟料冷却热工装备,采用国际上先进的控制流技术,依靠先进的热工工艺进行了持续的优化改进,较之传统篦冷机可提高产量20%.减少热耗10%以上。
产品特点
◎产量:600~10000 t/d Capacity: 600~10000 t/d
◎热效率≥72% Heat recovery rate ≥72%
◎入料温度:1370℃ Feed temperature: 1370℃
◎出料温度:65℃+环境温度 Discharge temperature: 65℃+ambient temperature
◎出料熟科粒度≤25mm Discharged clinker size≤25 mm
◎设备运转率≥98% Equipment running rate≥98%
◎篦板使用>2年 Grate's service life >2 years
◎进料端采用了独特的KIDS系统及脉动供风系统
◎优化的篦床分区供风,精确控制各冷却区域的用风量,最终达到高效冷却.获得高的热回收效率,节能效果显著
◎高效新型篦板结构,采用高强度,耐高温、抗氧化磨损的合金铸钢并经特殊的加工处理而成,具有较好的阻力和高的气流穿透性,不同冷却区域采用不同的篦板
◎摆动补偿器:采用独特的高科技镀膜技术延长使用寿命。活动空气梁通过摆动补偿器与风管连接,能补偿篦床在三维空间的运动
◎独特的外置托轮和导向装置,篦床支撑采用独立承载的托轮,其表面硬度高,耐磨性好,能有效防止篦床下沉现象。整个篦床支撑托轮全部置于壳体外侧。使风室内无润滑点,检修维护极为方便
◎篦条:破碎机前出料口采用特殊截面形状、特殊材质篦条.耐磨性好,寿命长:篦条安装定位采用独特设计的“单根可抽换式”,性能可靠且更换方便
◎熟料拉链机:头轮采用全新剖分式链轮,轮齿采用特殊齿形和材质,运转平稳、磨损小,大大延长了使用寿命,并且更换方便:托轮轴承座全部置于拉链机外侧,检修维护方便。此外采用了新型链节结构和材质.链节采用精密铸造,互换性强,运行安全可靠
◎熟料破碎机:破碎机采用360°旋转式锤头,减少因大料堵塞而造成的停窑事故;通过新结构衬板的调节来解决长期运行的磨损问题
◎篦下漏料锁风系统:采用高精度配合密封,密封性好.解决了单靠料封的空气泄漏问题;新结构的料封阀结构简单,动作安全可靠,使用寿命长
◎模块化设计,减少安装费用、加快安装进度。结构紧凑、占用空间少
◎完善的监测调控技术,如三元控制系统、篦板及篦下温度报警系统等,确保篦冷机运行更加高效可靠、稳定窑的操作
规格型号 Type 产 量 Output (t/d) 篦床有效面积 Grate bedeffective area ()m 2 单位面积产量(t/.d)m 2 Unit area capacity 驱动方式 Drive 段数 Segment
HCFC-1000 1000~1100 27.7 39.7 机械 Machanical 2
HCFC-1200 1200~1300 30.5 42 6 机械 Machanical 2
HCFC-1500 1500~1600 36.1 44.3 机械 Machanical 2
HCFC-2000 2000-2100 46.6 45 机械 Machanical 2
HCFC-2500 2500-2600 64.8 40.1 液压、机械Hydraulic & machanical 2
HCFC-3000 3000-3200 75.a 42.2 液压、机械Hydraulic & machanical 2
HCFC-3500 3500-3700 87.8 42.1 液压、机械Hydraulic & machanical 2
HCFC-4500 4000-4500 107 5 41 9 液压Hydraulic 2
HCFC-5500 5000-5500 131.8 41.7 液压 Hydraulic 3
HCFC-6500 6000-6500 154.6 42 液压 Hydraulic 3
